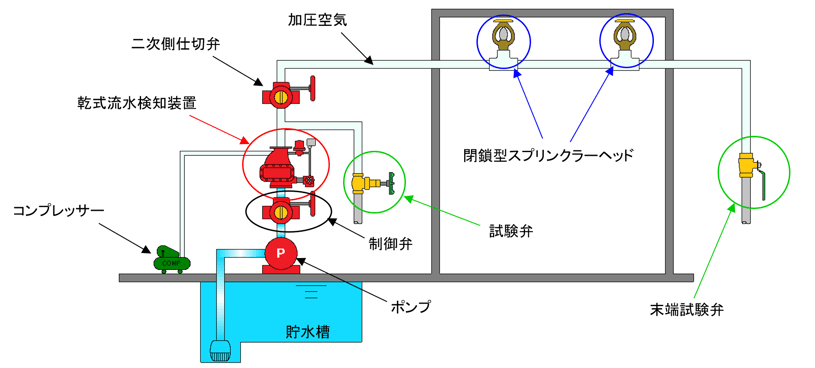

乾式スプリンクラー設備　システム例

閉鎖型スプリンクラーヘッド

通常時は、水を止水しており、火災時に熱を感知して、分解・作動し、散水する 消火設備用のスプリンクラーヘッドです。乾式スプリンクラー設備向けには、 溜まり水防止のため、上向きタイプのヘッドを推奨しております。

弊社代表製品例：DQUⅡ型

乾式流水検知装置

火災時に消火ポンプからスプリンクラーヘッドに送られた水の流れを検知し、火災信号を 発する装置です。乾式スプリンクラー設備用は、二次側に加圧空気を充填するため、 作動を補助するアクセラレーターが設けられております。

弊社代表製品例：DHVⅡ型

制御弁

火災後もしくは、スプリンクラーヘッドが誤作動した際、配管内の水を止めるために、 操作するバルブです。多くは、バタフライ弁タイプが設置されております。

弊社代表商品例：バタフライ弁セット　604A-G(㈱オーケーエム社製)

末端試験弁(試験弁)

消防設備点検の際、スプリンクラー設備における火災信号が正常に発するかを 確認するための試験用バルブです。
写真の製品はボールバルブタイプで、 誤作動対策のため、逆ハンドル仕様となっております。 乾式スプリンクラー設備の場合、二次側仕切弁の前に別途試験弁を設ける場合が多いです。

弊社代表製品例：末端試験弁B-Ⅲ型
