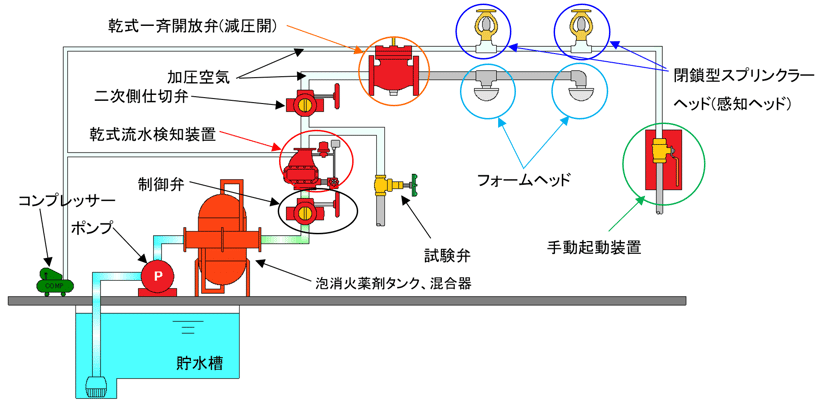

乾式泡消火設備　システム例

閉鎖型スプリンクラーヘッド(感知ヘッド)

一斉開放弁の感知ラインに設置されており、火災の熱を感知する
ためのセンサーとしての役割を担っております。

弊社代表製品例：DU型

乾式流水検知装置

火災時に送られた泡水溶液の流れを検知し、火災信号を発する装置です。二次側に加圧空気を充填するため、作動を補助するアクセラレーターが設けられております。

弊社代表製品例：XVⅡ型

制御弁

火災後もしくは、感知ヘッドが誤作動した際、配管内の水を止めるために、操作するバルブです。 多くは、バタフライ弁タイプが設置されております。

弊社代表商品例：バタフライ弁セット　604A-G(㈱オーケーエム社製)

乾式一斉開放弁（減圧開）

同一区画内のフォームヘッドに泡水溶液を流すための一斉開放弁
です。乾式一斉開放弁は、 感知ラインに加圧空気を充填する為、制御室に水が入らない構造としております。

弊社代表製品例：UDV型

フォームヘッド

一斉開放弁の二次側に設置されており、一斉開放弁作動後に送り込まれた泡水溶液を、 泡状に放射するためのヘッドです。

弊社代表製品例：SMF-01型

手動起動装置

火災時に一斉開放弁を手動で作動させるために操作するバルブです。写真は、樹脂製カバーとボールバルブの組合せで、バルブは誤操作防止のため、逆ハンドル仕様となっております。

弊社代表商品例：手動起動BOX S-BⅡ、ボールバルブ15A
